MBB Palfinger 1000/1500 KFN

Надежные проверенные решения для рефрижераторов

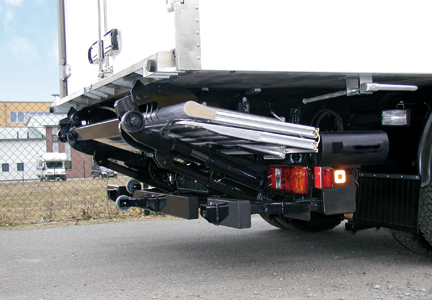

Складывающиеся гидроборта 1000/1500 KF/KFN базируются на основных стандартных компонентах. Сюда относятся главная балка квадратного сечения, подъемные рычвги и высококачественные гидравлические цилиндры собственного производства. Дополнительно для складывающихся гидробортов необходимы узлы соединения, чтобы секции платформы могли складываться под автомобиль. Модель 1000/1500KFN была разработана специально для автомобилей с рефрижераторными установками. Особая геометрия подъемных рычагов обеспечивает возможность монтажа гидроборта без сверления отверстий в теплоизолирующих стенках кузова.

---

---

Диаграмма нагрузки 1000 KF/KFN
а (мм)	Q (кг)
600	1000
750	800
1000	600
1500	400

Диаграмма нагрузки 1500 KF/KFN
а (мм)	Q (кг)
600	1500
720	1250
900	1000
1200	750

Размеры
Подъемный рычаг (в мм)	800	900	1000
Н (макс.) максимальная высота подъема	1420	1546	1550
Н (мин.) минимальная высота подъема	972	1102	1172
F (макс.) от оси главной балки до верха загрузочной платформы	822	896	980
F (мин.)	607	737	794
K (макс.) при размере F (мин.)	910	937	1023
K (мин.) при размере F (макс.)	694	763	815
G (макс.) порожн. (от оси главной балки до земли)	598	650	570
G (мин.) груженый	365	365	378
E (макс.) ширина рамы автомобиля (макс.)	1120	1120	1120
E (мин.) ширина рамы автомобиля (мин.)	750	750	750
D (мин.) размер для монтажа (мин.)	850	1000	1070

Технические характеристики
	1000 KF/KFN	1500 KF/KFN
Грузоподъемность	1000 кг	1500 кг
Главная балка	180x180 мм	180x180 мм
Гидравлика подъемного механизма	2 гидроцилиндра подъема 2 опрокидывающих цилиндра	2 гидроцилиндра подъема 2 опрокидывающих цилиндра
Перекрытие платформой нижней части кузова	-	-
Шаг подъемных рычагов	1310 мм	1310 мм
Центр тяжести нагрузки в продольном направлении	600мм	600мм
Центр тяжести нагрузки в поперечном направлении - по центру, 50% номинальной нагрузки на каждую сторону
Угол наклона платформы	+10° до -10°	+10° до -10°
