MBB Palfinger 750 KUZFM/1000 KUZFM, 1500 KUZF/2000 KUZF (BDF)
Втягиваемый двухстворчатый гидроборт диаграмма

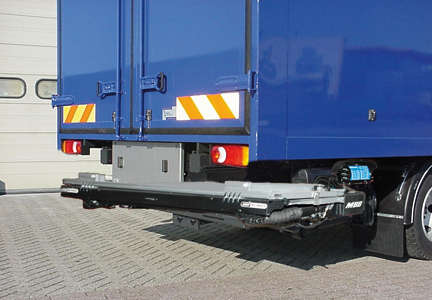

Надежный втягиваемый двухстворчатый гидроборт со стыковой накладкой доступен в 4-х модификациях по грузоподъемности. Идеален для грузовиков с коротким задним свесом. Размещение гидроборта, полностью убирающегося под кузов, обеспечивает возможности погрузки с рампы или погрузчиком. Подходит для монтажа на шасси под сменные кузова BDF, а также для операций с охлажденными и замороженными грузами. Гидроборт поставляется полностью готовым и укомплектованным деталями для монтажа на шасси грузовиков и прицепов. Две алюминиевые секции разворачиваются в платформу глубиной 1805 мм. В сложенном положении платформа играет роль противоподкатного бруса. Идеально подходит для частого использования. Для небольших развозных грузовичков с коротким задним свесом мы предлагаем раскладываемую вручную облегченную версию грузоподъемностью 750 или 1000 кг.
| Диаграмма нагрузки 750 KUZFM | |
| а (мм) | Q (кг) |
| 600 | 750 |
| 700 | 650 |
| 820 | 550 |
| Диаграмма нагрузки 1000 KUZFM | |
| а (мм) | Q (кг) |
| 600 | 1000 |
| 700 | 800 |
| 950 | 600 |
| Диаграмма нагрузки 1500 KUZF (BDF) | |
| а (мм) | Q (кг) |
| 1000 | 1500 |
| 1200 | 1250 |
| 1500 | 1000 |
| 1850 | 800 |
| Диаграмма нагрузки 2000 KUZF (BDF) | |
| а (мм) | Q (кг) |
| 750 | 2000 |
| 900 | 1650 |
| 1100 | 1300 |
| 1600 | 950 |

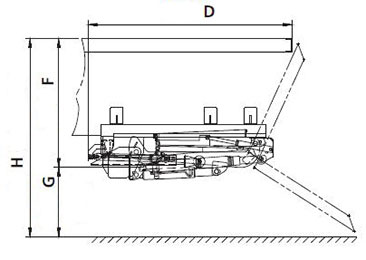

| Размеры | ||
| 750/1000 KUZFM | 1500/2000 KUZF (BDF) | |
| Подъемный рычаг (в мм) | 600 | 1040 |
| Н (макс.) максимальная высота подъема | 1100 | 1733 |
| Н (мин.) минимальная высота подъема | 750 | 1054 |
| F (макс.) от оси главной балки до верха загрузочной платформы | 620 | 1133 |
| F (мин.) | 420 | 714 |
| K (макс.) при размере F (мин.) | 616 | 1006 |
| K (мин.) при размере F (макс.) | 431 | 536 |
| G (макс.) порожн. (от оси главной балки до земли) | 480 | 600 |
| G (мин.) груженый | 330 | 340 |
| E (макс.) внешняя ширина рамы (макс.) | 864 | 910 |
| E (мин.) внешняя ширина рамы (мин.) | 750 | 645 |
| D (мин.) размер для монтажа (мин.) | 985 | 1560 |
| Технические характеристики | ||
| 750/1000 KUZFM | 1500/2000 KUZF (BDF) | |
| Грузоподъемность | 750/1500 кг | 1500/2000 кг |
| Главная балка | 180x180 мм | 180x180 мм |
| Гидравлика подъемного механизма | 2 гидроцилиндра подъема 2 опрокидывающих цилиндра 1 цилиндр выдвижения |
2 гидроцилиндра подъема 2 опрокидывающих цилиндра 1 цилиндр выдвижения 1 цилиндр раскладывания |
| Перекрытие платформой нижней части кузова | - | - |
| Шаг подъемных рычагов | 1320 мм | 1320 мм |
| Центр тяжести нагрузки в продольном направлении | 600мм | 750мм |
| Центр тяжести нагрузки в поперечном направлении - по центру, 50% номинальной нагрузки на каждую сторону | ||
| Угол наклона платформы | +0° до +/-10° | +0° до +/-10° |
