MBB Palfinger

500/750/1000 K 1T L/R

Цена: от 273 400 руб.

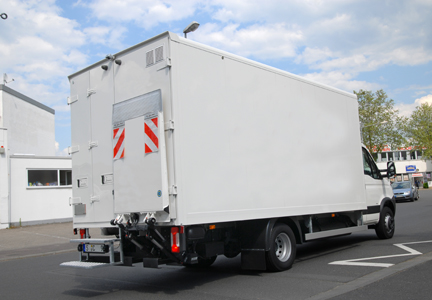

Линейки 1/3 (К1Т) и 2/3 (К2Т) из проверенной К-серии выделяются разнообразными возможностями использования. Особенно применимы данные системы для рефрижераторов. Большим преимуществом является то что дверь в задней стенке кузова можно открыть без открывания гидроборта. Установка платформы возможна как на левой (например, К1ТL), так и на правой стороне (например, К1ТR).
Ширина платформ 1/3 бортов: 800-1200 мм и у 2/3 бортов: 1410-1960 мм. Специальным решением является ширина платформы 800 мм или 300 мм.

---

---

Диаграмма нагрузки 500 K 1/2 T L/R
а (мм)	Q (кг)
600	500
700	430
820	360
1120	260

Диаграмма нагрузки 750 K 1/2 T L/R
а (мм)	Q (кг)
600	750
700	650
820	550
1120	400

Диаграмма нагрузки 1000 K 1/2 T L/R
а (мм)	Q (кг)
600	1000
750	800
950	630
1200	500

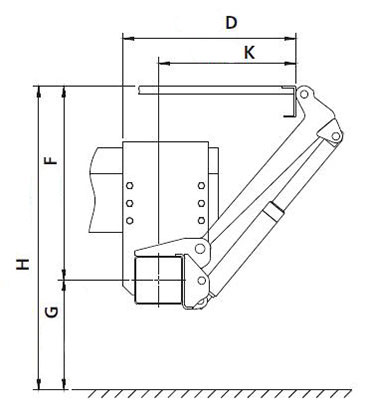

Размеры
	500/750 KT			1000 KT
Подъемный рычаг (в мм)	600	700	800	700
Н (макс.) максимальная высота подъема	1120	1263	1406	1256
Н (мин.) минимальная высота подъема	710	759	806	906
F (макс.) от оси главной балки до верха загрузочной платформы	620	703	786	728
F (мин.)	380	429	476	529
K (макс.) при размере F (мин.)	623	711	799	710
K (мин.) при размере F (макс.)	417	473	529	514
D (макс.) размер для монтажа макс.	738	826	914	860
D (мин.) размер для монтажа мин.	532	588	644	664

Технические характеристики
	500/700 KT	1000 KT
Грузоподъемность	500/750 кг	1000 кг
Главная балка	110 х 110 мм	180 х 180 мм
Гидравлика подъемного механизма	2 гидроцилиндра подъема/2 опрокидывающих цилиндра
Перекрытие платформой нижней части кузова	-44мм	-57мм
Шаг подъемных рычагов	410мм	410/970мм
Центр тяжести нагрузки в продольном направлении	600мм	600мм
Центр тяжести нагрузки в поперечном направлении - по центру, 50% номинальной нагрузки на каждую сторону
Угол наклона платформы	+90° до -10°	+90° до -10°
