MBB Palfinger
3000 K

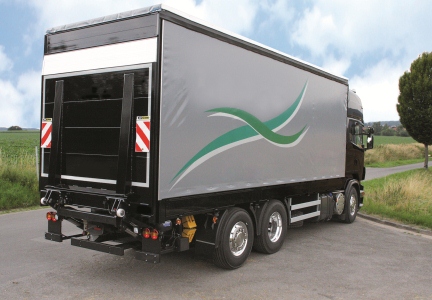

3000 K обладает исключительной устойчивостью и может работать с грузом до 3000 кг. Оснащен очень мощным подъемным механизмом с 4-мя цилиндрами и надежной стальной алюминиевой платформой с центром приложения нагрузки 1000 мм. Опциональные гидравлические опоры обеспечивают дополнительную устойчивость при работе с тяжелым грузом.
| Диаграмма нагрузки | |
| а (мм) | Q (кг) |
| 1000 | 3000 |
| 1200 | 2500 |
| 1500 | 2000 |
| 1800 | 1650 |
| 2400 | 1250 |
| Размеры | |
| Подъемный рычаг (в мм) | 900 |
| Н (макс.) максимальная высота подъема | 1554 |
| Н (мин.) минимальная высота подъема | 1030 |
| F (макс.) от оси главной балки до верха загрузочной платформы | 924 |
| F (мин.) | 645 |
| K (макс.) при размере F (мин.) | 901 |
| K (мин.) при размере F (макс.) | 654 |
| D (макс.) размер для монтажа макс. | 1056 |
| D (мин.) размер для монтажа мин. | 809 |
| Технические характеристики | |
| Грузоподъемность | 3000 кг |
| Главная балка | 190x190 мм |
| Гидравлика подъемного механизма | 2 гидроцилиндра подъема/2 опрокидывающих цилиндра |
| Перекрытие платформой нижней части кузова | -72мм |
| Шаг подъемных рычагов | 1300 мм |
| Центр тяжести нагрузки в продольном направлении | 1000мм |
| Центр тяжести нагрузки в поперечном направлении - по центру, 50% номинальной нагрузки на каждую сторону | |
| Угол наклона платформы | +90° до -10° |
