MBB Palfinger
1500 K/KS/KK
Цена: от 326 600 руб.

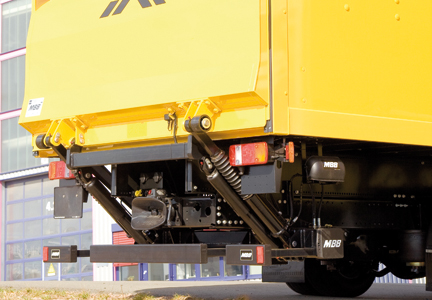

1500 K с центром приложения нагрузки 1000 мм по праву считается одним из самых надежных. Разработан для разностороннего применения и подходит для большинства автомобилей. Надежный 4-х цилиндровый подъемный механизм может быть оснащен пятью различными подъемными механизмами от 700 до 1100 мм. Таким образом, обеспечивается возможность монтажа на различные грузовые автомобили и прицепы. Можно заказать платформы в алюминиевом и стальном исполнении высотой до 2800 мм. 1500KS предназначается для монтажа на автомобили с коротким задним свесом, 1500KK - на автомобили с прицепом.
| Диаграмма нагрузки | |
| а (мм) | Q (кг) |
| 1000 | 1500 |
| 1200 | 1250 |
| 1500 | 1000 |
| 1850 | 800 |
| 2400 | 600 |

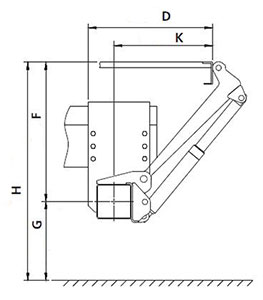

| Размеры | ||||||
| Подъемный рычаг (в мм) | 700 | 800 | 900 | 1000 | 1100 | 1100 (только 1500KK) |
| Н (макс.) максимальная высота подъема | 1200 | 1428 | 1548 | 1651 | 1793 | 1793 |
| Н (мин.) минимальная высота подъема | 883 | 1011 | 1006 | 950 | 1023 | 1023 |
| F (макс.) от оси главной балки до верха загрузочной платформы | 650 | 817 | 924 | 977 | 1056 | 1056 |
| F (мин.) | 508 | 566 | 614 | 569 | 608 | 608 |
| K (макс.) при размере F (мин.) | 726 | 820 | 907 | 1041 | 1132 | 1132 |
| K (мин.) при размере F (макс.) | 618 | 601 | 623 | 722 | 783 | 783 |
| D (макс.) размер для монтажа макс. | 876 | 970 | 1057 | 1191 | 1282 | 1377 |
| D (мин.) размер для монтажа мин. | 768 | 751 | 773 | 872 | 933 | 1028 |
| Технические характеристики | |
| Грузоподъемность | 1500 кг |
| Главная балка | 180x180 мм |
| Гидравлика подъемного механизма | 2 гидроцилиндра подъема/2 опрокидывающих цилиндра |
| Перекрытие платформой нижней части кузова | -63мм |
| Шаг подъемных рычагов | 1300 мм |
| Центр тяжести нагрузки в продольном направлении | 1000мм |
| Центр тяжести нагрузки в поперечном направлении - по центру, 50% номинальной нагрузки на каждую сторону | |
| Угол наклона платформы | +90° до -10° |
