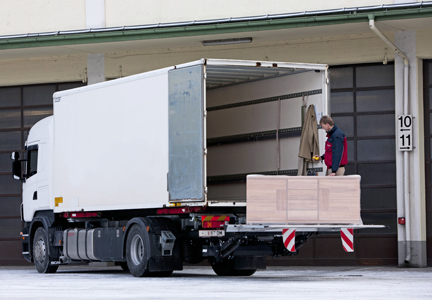

MBB Palfinger 1500 KUZ/2000 KUZ
Втягиваемый гидроборт для ежедневной интенсивной эксплуатации, грузоподъемностью 1500 или 2000 кг.
Полностью убирающийся под автомобиль гидроборт выпускается в двух исполнениях по грузоподъемности. Такая конструкция идеально подходит для обеспечения работы вилочных погрузчиков и погрузочных платформ. Подходит для охлажденных и замороженных грузов. Гидроборт поставляется с завода в полной комплектации и готов к установке на шасси посредством соответствующего комплекта крепежа. Складывающиеся вдвое платформы могут быть изготовлены по индивидуальным размерам, и включать в себя либо обе алюминиевые секции, либо основную стальную секцию и алюминиевую дополнительную секцию. В сложенном положении выполняет также функцию противоподкатного бруса. Идеально подходит для частого применения.
| Диаграмма нагрузки 1500 KUZ | |
| а (мм) | Q (кг) |
| 1000 | 1500 |
| 1200 | 1250 |
| 1500 | 1000 |
| 1850 | 800 |
| Диаграмма нагрузки 2000 KUZ | |
| а (мм) | Q (кг) |
| 750 | 2000 |
| 900 | 1650 |
| 1100 | 1300 |
| 1600 | 950 |
| Размеры | |||||
| Подъемный рычаг (в мм) | 700 | 800 | 900 | 1000 | 1100 |
| Н (макс.) максимальная высота подъема | 1200 | 1428 | 1548 | 1651 | 1793 |
| Н (мин.) минимальная высота подъема | 883 | 1011 | 1006 | 950 | 1023 |
| F (макс.) от оси главной балки до верха загрузочной платформы | 650 | 817 | 924 | 977 | 1056 |
| F (мин.) | 508 | 566 | 614 | 569 | 608 |
| K (макс.) при размере F (мин.) | 726 | 820 | 907 | 1040 | 1132 |
| K (мин.) при размере F (макс.) | 618 | 601 | 623 | 721 | 783 |
| G (макс.) порожн. (от оси главной балки до земли) | 550 | 611 | 624 | 674 | 737 |
| G (мин.) груженый | 375 | 445 | 392 | 381 | 415 |
| E (макс.) ширина рамы автомобиля (макс.) | 1060 | 1060 | 1060 | 1060 | 1060 |
| E (мин.) ширина рамы автомобиля (мин.) | 800 | 750 | 800 | 800 | 800 |
| D (мин.) размер для монтажа (мин.) | 1800 | 1800 | 1900 | 1900 | 2000 |
| Технические характеристики | |||
| 1500 KUZ | 2000 KUZ | ||
| Грузоподъемность | 1500 кг | 2000 кг | |
| Главная балка | 180x180 мм | 180x180 мм | |
| Гидравлика подъемного механизма | 2 гидроцилиндра подъема 2 опрокидывающих цилиндра 1 цилиндр выдвижения |
2 гидроцилиндра подъема 2 опрокидывающих цилиндра 1 цилиндр выдвижения |
|
| Перекрытие платформой нижней части кузова | - | - | |
| Шаг подъемных рычагов | 750/1300/1480 мм | 750/1300/1480 мм | |
| Центр тяжести нагрузки в продольном направлении | 1000мм | 750мм | |
| Центр тяжести нагрузки в поперечном направлении - по центру, 50% номинальной нагрузки на каждую сторону | |||
| Угол наклона платформы | +10° до -10° | +10° до -10° | |
