MBB Palfinger 2500 KUZ/3000 KUZ
Сверхпрочная конструкция для тяжелых грузов.

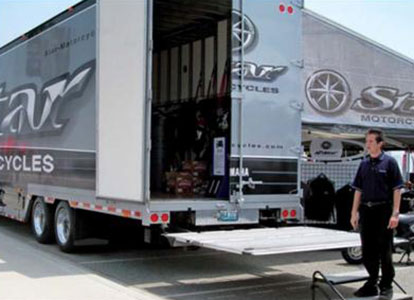

Полностью убирающийся под автомобиль сверхпрочный гидроборт выпускается в двух исполнениях по грузоподъемности. Такая конструкция идеально подходит для обеспечения работы вилочных погрузчиков и погрузочных платформ. Подходит для охлажденных и замороженных грузов. Гидроборт поставляется с завода в полной комплектации и готов к установке на шасси посредством соответствующего комплекта крепежа. Складывающиеся вдвое платформы могут быть изготовлены по индивидуальным размерам, и включать в себя либо алюминиевые части, либо стальное основание и алюминиевую створку. В сложенном положении выполняет также функцию заднего противоподкатного бруса. Идеально подходит для частого применения.
| Диаграмма нагрузки 2500 KUZ | |
| а (мм) | Q (кг) |
| 750 | 2500 |
| 900 | 2050 |
| 1100 | 1700 |
| 1600 | 1150 |
| Диаграмма нагрузки 3000 KUZ | |
| а (мм) | Q (кг) |
| 1000 | 3000 |
| 1200 | 2000 |
| 1500 | 1600 |
| 1800 | 1300 |
| Размеры | |||
| 2500 KUZ | 2500 KUZ | 3000 KUZ | |
| Подъемный рычаг (в мм) | 900 | 1000 | 900 |
| Н (макс.) максимальная высота подъема | 1444 | 1651 | 1554 |
| Н (мин.) минимальная высота подъема | 1006 | 950 | 1030 |
| F (макс.) от оси главной балки до верха загрузочной платформы | 820 | 977 | 924 |
| F (мин.) | 614 | 569 | 645 |
| K (макс.) при размере F (мин.) | 907 | 1040 | 901 |
| K (мин.) при размере F (макс.) | 751 | 721 | 654 |
| G (макс.) порожн. (от оси главной балки до земли) | 624 | 674 | 630 |
| G (мин.) груженый | 392 | 381 | 358 |
| E (макс.) ширина рамы шасси (макс.) | 935 | 1060 | 935 |
| E (мин.) ширина рамы шасси (мин.) | 650 | 800 | 650 |
| D (мин.) размер для монтажа (мин.) | 1900 | 1900 | 1830 |
| Технические характеристики | ||
| 2500 KUZ | 3000 KUZ | |
| Грузоподъемность | 2500 кг | 3000 кг |
| Главная балка | 180x180 мм | 190x190 мм |
| Гидравлика подъемного механизма | 2 гидроцилиндра подъема 2 опрокидывающих цилиндра 1 цилиндр выдвижения |
2 гидроцилиндра подъема 2 опрокидывающих цилиндра 1 цилиндр выдвижения |
| Перекрытие платформой нижней части кузова | - | - |
| Шаг подъемных рычагов | 1300 мм | 1300 мм |
| Центр тяжести нагрузки в продольном направлении | 750мм | 800мм |
| Центр тяжести нагрузки в поперечном направлении - по центру, 50% номинальной нагрузки на каждую сторону | ||
| Угол наклона платформы | +10° до -10° | +10° до -10° |
