MBB Palfinger 1500 KUZK/2000 KUZK

Втягиваемый гидроборт специально для тягачей с низким расположением сцепного устройства.

Этот ряд моделей был разработан на базе гидробортов KUZ для монтажа на автомобили с нижним сцепным устройством. Гидроборт в сложенном виде располагается выше сцепного устройства и не мешает сцепке. Основная и дополнительная секции платформы могут быть выполнены по выбору из стали или алюминия. Гидроборт управляется при помощи блока управления K-plus и системы EasyMove (опционально).

---

---

Диаграмма нагрузки 2500 KUZK
а (мм)	Q (кг)
1000	1500
1200	1250
1500	1000
1850	800

Диаграмма нагрузки 2000 KUZK
а (мм)	Q (кг)
750	2000
900	1650
1100	1300
1600	950

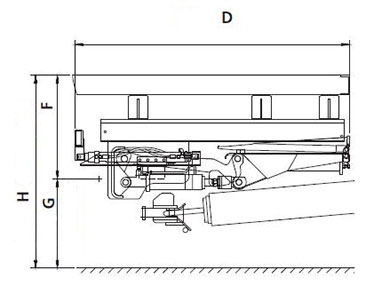

Размеры
Подъемный рычаг (в мм)	700	800	900	1000	1100
Н (макс.) максимальная высота подъема	1200	1428	1548	1651	1793
Н (мин.) минимальная высота подъема	883	1011	1006	950	1023
F (макс.) от оси главной балки до верха загрузочной платформы	650	817	924	977	1056
F (мин.)	508	566	614	569	608
K (макс.) при размере F (мин.)	726	820	907	1040	1132
K (мин.) при размере F (макс.)	618	601	623	721	783
G (макс.) порожн. (от оси главной балки до земли)	550	611	624	674	737
G (мин.) груженый	375	445	392	381	415
E (макс.) ширина рамы автомобиля (макс.)	1070	1070	1070	1070	1070
E (мин.) ширина рамы автомобиля (мин.)	800	750	800	800	800
D (мин.) размер для монтажа (мин.)	1630	1740	1740	1840	1840

Технические характеристики
	1500 KUZK	2000 KUZK
Грузоподъемность	1500 кг	2000 кг
Главная балка	180x180 мм	180x180 мм
Гидравлика подъемного механизма	2 гидроцилиндра подъема 2 опрокидывающих цилиндра 1 цилиндр выдвижения	2 гидроцилиндра подъема 2 опрокидывающих цилиндра 1 цилиндр выдвижения
Перекрытие платформой нижней части кузова	-	-
Шаг подъемных рычагов	700-1100 мм	700-1100 мм
Центр тяжести нагрузки в продольном направлении	600мм	600мм
Центр тяжести нагрузки в поперечном направлении - по центру, 50% номинальной нагрузки на каждую сторону
Угол наклона платформы	+10° до -10°	+10° до -10°
